வாகன இடது பக்க பேனல் ஸ்டாம்பிங் டை

SIKAIDA Automotive Left Side Panel Stamping Die என்பது ஒரு பெரிய, உயர் துல்லியமான மற்றும் சிக்கலான ஸ்டாம்பிங் கருவி அமைப்பாகும், இது எஃகு அல்லது அலுமினிய தாள்களின் இடது ஒருங்கிணைந்த பக்க பேனலை முத்திரையிடுவதற்காக SIKAIDA ஆல் உருவாக்கப்பட்டது. இது ஒரு ஒற்றை மரணம் அல்ல, ஆனால் பிளாங்கிங் டைஸ், டிராயிங் டைஸ், டிரிம்மிங் டைஸ் மற்றும் ஃபிளாங்கிங் டைஸ் போன்ற முக்கிய கூறுகளை உள்ளடக்கிய ஒரு முழுமையான ஒருங்கிணைந்த அமைப்பு. இந்த தயாரிப்பின் உற்பத்தி நிலை, வாகன பாடி பேனல் ஸ்டாம்பிங் டைஸின் மிக உயர்ந்த தரத்தை நேரடியாகக் குறிக்கிறது மற்றும் டை துறையில் தொழில்முறை சப்ளையராக SIKAIDA இன் விரிவான வலிமையின் முக்கிய அடையாளமாகும்.

விரிவான தயாரிப்பு அம்சங்கள்

1. பெரிய அளவு மற்றும் சிக்கலான அமைப்பு

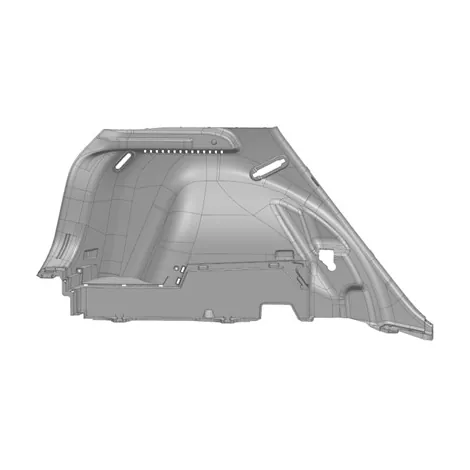

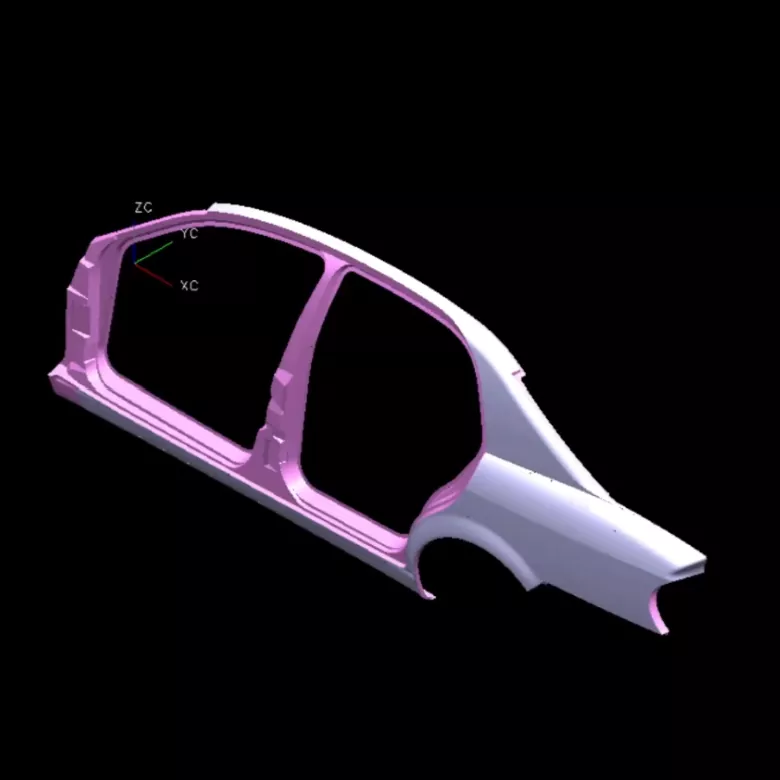

காரின் இடது பக்க பேனல் அளவு பெரியது (பொதுவாக 1.5 மீட்டர் நீளம் மற்றும் 0.8-1 மீட்டர் அகலம்), ஆழமான வரைதல் அம்சங்கள், சிக்கலான வளைவுகள், சாளர திறப்புகள் மற்றும் அம்சக் கோடுகள் உள்ளிட்ட சிக்கலான வடிவத்துடன். SIKAIDA's Automotive Left Side Panel Stamping Die ஆனது பக்கவாட்டு பேனலில் பொருத்தும் துளைகள், வலுவூட்டும் விலா எலும்புகள் மற்றும் பக்கவாட்டு விவரங்களை துல்லியமாக உருவாக்குகிறது. தொழில்முறை உருவகப்படுத்துதல் பகுப்பாய்வு மற்றும் அச்சு கட்டமைப்பின் தேர்வுமுறை மூலம், இது நியாயமான அழுத்த விநியோகம் மற்றும் நிலையான உருவாக்கத்தை உறுதி செய்கிறது.

2. உயர் துல்லியம் மற்றும் உயர் தரத் தேவைகள்

காரின் முக்கிய வெளிப்புற பாகமாக, இடது பக்க பேனல் கீறல்கள், சுருக்கங்கள், பற்கள் மற்றும் பிற குறைபாடுகள் இல்லாமல் இருக்க வேண்டும். SIKAIDA தரத்தை கண்டிப்பாக கட்டுப்படுத்துகிறது, அச்சு மேற்பரப்பு பூச்சு மற்றும் அழுத்தம் விநியோகத்திற்கான கடுமையான தேவைகள். விசை உருவாக்கும் மேற்பரப்புகள் கண்ணாடி பூச்சுக்கு நன்றாக மெருகூட்டப்படுகின்றன, ஸ்டாம்பிங் செய்யும் போது தாள் உலோகத்திற்கும் அச்சுக்கும் இடையே உராய்வு காரணமாக ஏற்படும் மேற்பரப்பு குறைபாடுகளை திறம்பட தவிர்க்கிறது.

3. பல செயல்முறை ஒருங்கிணைந்த உருவாக்கம்

இடது பக்க பேனலை முத்திரை குத்துவதற்கு, வெறுமையாக்குதல், வரைதல், டிரிம் செய்தல் மற்றும் ஃபிளாங்கிங் உள்ளிட்ட பல செயல்முறைகளை தொடர்ந்து முடிக்க வேண்டும். SIKAIDA's Automotive Left Side Panel Stamping Die ஆனது, தொடர்ச்சியான பல-நிலைய ஸ்டாம்பிங்கை அடைய, ரோபோ டிரான்ஸ்ஃபர் தொழில்நுட்பத்தைப் பயன்படுத்தி, நவீன தானியங்கி உற்பத்திக் கோடுகளுடன் தடையின்றி வேலை செய்கிறது. இது உற்பத்தி செயல்திறனை சீரான தயாரிப்பு தரத்துடன் சமநிலைப்படுத்துகிறது, மேலும் விஞ்ஞான செயல்முறை அமைப்பு உற்பத்தி சுழற்சிகளை குறைக்கிறது மற்றும் செலவுகளை குறைக்கிறது.

4. சிக்கலான வழிகாட்டுதல் மற்றும் சமநிலை அமைப்பு

பக்கவாட்டு பேனல்களின் சிக்கலான வடிவங்கள் மற்றும் பெரிய பரிமாணங்களைக் கருத்தில் கொண்டு, டையில் உயர் துல்லியமான வழிகாட்டுதல் அமைப்பு (வழிகாட்டி தூண்கள், வழிகாட்டி சட்டைகள், பக்க வழிகாட்டி தட்டுகள்) பொருத்தப்பட்டுள்ளது, இது மேல் மற்றும் கீழ் இறக்கைகளை துல்லியமாக மூடுவதை உறுதி செய்கிறது. ஒரு விரிவான சமநிலை அமைப்பு (நைட்ரஜன் ஸ்பிரிங்ஸ், மெக்கானிக்கல் பேலன்ஸ் பிளாக்ஸ்) நிலையான மற்றும் பாதுகாப்பான ஸ்டாம்பிங்கை உறுதிசெய்து, ஆயுளை நீட்டிக்கிறது.

5. மேம்பட்ட உயவு மற்றும் காற்றோட்டம் அமைப்பு

டையில் ஒரு சிக்கலான தானியங்கி உயவு அமைப்பு உள்ளது, இது ஸ்டாம்பிங் செய்யும் போது தானாகவே மசகு எண்ணெயைப் பயன்படுத்துகிறது, தாள் உலோகத்திற்கும் டைக்கும் இடையிலான உராய்வைக் குறைக்கிறது மற்றும் உருவாக்கும் தரத்தை மேம்படுத்துகிறது. சுருக்கங்கள், பள்ளங்கள் மற்றும் சிக்கிய காற்றினால் ஏற்படும் பிற குறைபாடுகளைத் தடுக்க பெரிய வரைதல் டைஸ்கள் பல-புள்ளி வென்டிங் அமைப்புடன் பொருத்தப்பட்டுள்ளன.

தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்

SIKAIDA ஆட்டோமோட்டிவ் லெப்ட் சைடு பேனல் ஸ்டாம்பிங் டை முதன்மையாக செடான்கள், SUVகள் மற்றும் MPVகள் போன்ற பயணிகள் வாகனங்களுக்கான பக்க பேனல்களை தயாரிப்பதில் பயன்படுத்தப்படுகிறது. வணிக வாகனங்களுக்கான கேப் பக்க பேனல்கள் மற்றும் பிற உறைகள் தயாரிப்பிலும் இதைப் பயன்படுத்தலாம். அச்சுகள் அதிக வலிமை கொண்ட அலாய் எஃகு மூலம் தயாரிக்கப்படுகின்றன, முக்கிய மேற்பரப்புகள் வெப்ப சிகிச்சை மற்றும் துல்லியமான மெருகூட்டலுக்கு உட்பட்டுள்ளன, இதன் விளைவாக அதிக உடைகள் எதிர்ப்பு, அதிக துல்லியம் மற்றும் நீண்ட சேவை வாழ்க்கை. விரிவான உற்பத்தி அனுபவம் கொண்ட ஒரு தொழில்முறை தொழிற்சாலையாக, SIKAIDA ஆனது பல்வேறு வாகன மாதிரிகள் மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப அச்சு தீர்வுகளைத் தனிப்பயனாக்கலாம், வாகனத் துறையின் பல்வேறு உற்பத்தித் தேவைகளைப் பூர்த்தி செய்கிறது.

உற்பத்தி செயல்முறை அறிமுகம்

1. தயாரிப்பு பகுப்பாய்வு மற்றும் CAE உருவகப்படுத்துதல்

அச்சு வடிவமைப்பிற்கு முன், SIKAIDA ஆனது AutoForm மற்றும் Dynaform போன்ற தொழில்முறை ஸ்டாம்பிங் சிமுலேஷன் மென்பொருளைப் பயன்படுத்தி பக்கவாட்டு பேனல்களின் வடிவத்தன்மை, திரிபு மற்றும் ஸ்பிரிங்பேக் ஆகியவற்றைக் கணிக்கவும், தர அபாயங்களை முன்கூட்டியே கண்டறிதல், செயல்முறை தீர்வுகள் மற்றும் அச்சு கட்டமைப்புகளை மேம்படுத்துதல் மற்றும் சோதனை மற்றும் மாற்றச் செலவுகளைக் குறைத்தல்.

2. அச்சு வடிவமைப்பு

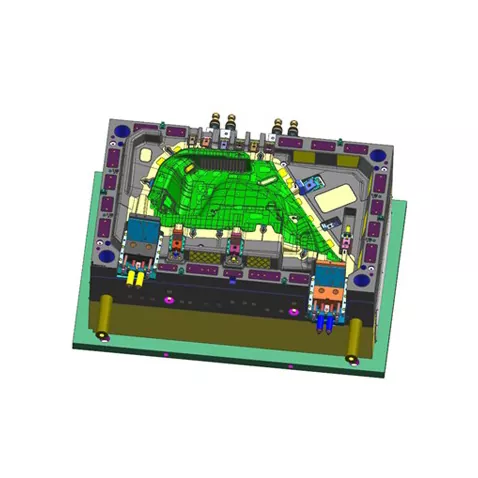

UG மற்றும் CATIA போன்ற மேம்பட்ட 3D வடிவமைப்பு மென்பொருள், மேல் அச்சு, கீழ் அச்சு மற்றும் அழுத்தம் வளையம் உட்பட அனைத்து கூறுகளின் முழு 3D வடிவமைப்பை முடிக்கப் பயன்படுகிறது. தாள் உலோக தடிமன் மற்றும் ஸ்பிரிங்பேக் இழப்பீடு போன்ற காரணிகள் அச்சு துல்லியம் மற்றும் நிலைத்தன்மையை உறுதிப்படுத்த முழுமையாக கருதப்படுகின்றன. வடிவமைப்பு திட்டம் தொழில்முறை பொறியாளர்களால் மதிப்பாய்வு செய்யப்பட்டு உறுதிப்படுத்தப்படுகிறது.

3. பொருள் தேர்வு

ஆட்டோமோட்டிவ் லெஃப்ட் சைடு பேனல் ஸ்டாம்பிங் டை அடி மூலக்கூறு, கடினத்தன்மை மற்றும் விறைப்புத்தன்மையை உறுதிப்படுத்த உயர்தர கார்பன் கட்டமைப்பு எஃகு (45 எஃகு போன்றவை) அல்லது அலாய் ஸ்ட்ரக்ச்சுரல் ஸ்டீல் (42CrMo போன்றவை) பயன்படுத்துகிறது. வேலை செய்யும் பாகங்கள் (சுயவிவரங்கள், வெட்டு விளிம்புகள்) உயர்-கார்பன், உயர்-குரோமியம் கருவி எஃகு (Cr12MoV, SKD11 போன்றவை) அல்லது தூள் உலோகம் எஃகு ஆகியவற்றை அதிக கடினத்தன்மை, அதிக உடைகள் எதிர்ப்பு மற்றும் அச்சு ஆயுளை நீட்டிக்க பயன்படுத்துகின்றன.

4. துல்லிய எந்திரம்

- கரடுமுரடான எந்திரம்: ஆரம்ப எந்திரம் ஒரு பெரிய கேன்ட்ரி அரைக்கும் இயந்திரம் அல்லது CNC கேன்ட்ரி எந்திர மையத்தைப் பயன்படுத்தி, முடித்தலுக்கான கொடுப்பனவுடன் செய்யப்படுகிறது.

- பினிஷ் எந்திரம்: அதிவேக CNC எந்திர மையத்தின் துல்லியமான சுயவிவரங்கள் மற்றும் வெட்டு விளிம்புகளின் எந்திரம் பரிமாண துல்லியம் மற்றும் மேற்பரப்பு கடினத்தன்மையை உறுதி செய்கிறது.

- சிறப்பு எந்திரம்: சிக்கலான சுயவிவரங்கள் மற்றும் மூலைகளை செயலாக்க மின் வெளியேற்ற இயந்திரம் (EDM) பயன்படுத்தப்படுகிறது; கம்பி EDM இயந்திர துல்லியமான துளைகள் மற்றும் வரையறைகளை பயன்படுத்தப்படுகிறது; 48-52 HRC கடினத்தன்மையை அடைய தணித்தல் மற்றும் தணித்தல் ஆகியவை செய்யப்படுகின்றன.

- மேற்பரப்பு சிகிச்சை: கடினமான குரோம் முலாம் அல்லது நைட்ரைடிங் சுயவிவரங்களில் கடினத்தன்மையை மேம்படுத்தவும், எதிர்ப்பை அணியவும் பயன்படுத்தப்படுகிறது, அதே நேரத்தில் துரு தடுப்பு மற்றும் டிக்ரீசிங் செய்யப்படுகிறது.

5. அசெம்பிளி மற்றும் பிழைத்திருத்தம் (T0 சோதனை அச்சு)

அனைத்து கூறுகளும் ஒரு முழுமையான அச்சுக்குள் கூடியிருக்கின்றன, சோதனை மோல்டிங்கிற்கான ஸ்டாம்பிங் கருவியில் நிறுவப்பட்டுள்ளன. தொழில்முறை தொழில்நுட்ப வல்லுநர்கள் ஒரு தகுதியான பகுதி தயாரிக்கப்படும் வரை அழுத்தம் மற்றும் பக்கவாதம் போன்ற செயல்முறை அளவுருக்களை மீண்டும் மீண்டும் சரிசெய்கிறார்கள். முதல்-துண்டு ஆய்வு மற்றும் பரிமாண அளவீட்டு உறுதிப்படுத்தலுக்குப் பிறகு, அது வாடிக்கையாளருக்கு வழங்கப்படுகிறது.

வளர்ச்சி போக்குகள்

1. அல்ட்ரா-லார்ஜ் ஒருங்கிணைந்த மோல்டிங்

வாகன பக்க பேனல்கள் பெரிய ஒருங்கிணைந்த கட்டமைப்புகளை நோக்கி உருவாகி வருகின்றன, அதிக அச்சு டன்னேஜ் (2000 டன்கள் மற்றும் அதற்கு மேல்) மற்றும் பரிமாண நிலைத்தன்மை தேவைப்படுகிறது. SIKAIDA தொடர்ந்து வடிவமைப்பு மற்றும் செயலாக்க தொழில்நுட்பத்தை மேம்படுத்துகிறது, புதிய ஆற்றல் வாகனங்கள் மற்றும் அடுத்த தலைமுறை மாடல்களின் தேவைகளைப் பூர்த்தி செய்ய அதி-பெரிய ஒருங்கிணைந்த பக்க பேனல் ஸ்டாம்பிங் டைகளை உருவாக்க உதவுகிறது.

2. இலகுரக பொருள் பயன்பாடு

வாகன லைட்வெயிட்டிங் வளர்ச்சியுடன், அதிக வலிமை கொண்ட எஃகு மற்றும் அலுமினிய கலவைகள் போன்ற புதிய பொருட்கள் பரவலாகப் பயன்படுத்தப்படுகின்றன. SIKAIDA புதிய பொருட்களின் உருவாக்கும் பண்புகளுக்கு ஏற்ப அச்சு அமைப்பு மற்றும் மேற்பரப்பு சிகிச்சை தொழில்நுட்பத்தை மேம்படுத்துகிறது.

3. அறிவார்ந்த உற்பத்தி மற்றும் டிஜிட்டல் மயமாக்கல்

ஸ்டாம்பிங் அளவுருக்களை உண்மையான நேரத்தில் கண்காணிக்க அழுத்தம் மற்றும் வெப்பநிலை உணரிகள் அச்சில் உட்பொதிக்கப்பட்டுள்ளன, இது முன்கணிப்பு பராமரிப்பு மற்றும் செயல்முறை தேர்வுமுறையை செயல்படுத்துகிறது. மெய்நிகர் பிழைத்திருத்தத்திற்கான டிஜிட்டல் இரட்டை தொழில்நுட்பத்துடன் இணைந்து, வளர்ச்சி சுழற்சியை 20-30% குறைக்கலாம், இது R&D செயல்திறனை மேம்படுத்துகிறது.

4. ரேபிட் டை மாற்றம் மற்றும் ஆட்டோமேஷன்

பலவகையான, சிறிய தொகுதி உற்பத்தித் தேவைகளுக்கு, அச்சு ஒரு விரைவான இறக்கும் அமைப்பை ஏற்றுக்கொள்கிறது (விரைவான கிளாம்பிங், தானியங்கி பொருத்துதல்), தானியங்கு ரோபோக்கள் மற்றும் பார்வை ஆய்வு அமைப்புகளுடன் இணைந்து, ஸ்டாம்பிங் உற்பத்தி மற்றும் உற்பத்தி நெகிழ்வுத்தன்மையை மேம்படுத்துவதில் அதிக அளவு ஆட்டோமேஷனை அடைகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: தானியங்கி இடது பக்க பேனல் ஸ்டாம்பிங் டைக்கு பொதுவாக என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?

A1: அச்சு அடிப்படை பொதுவாக உயர்தர கார்பன் கட்டமைப்பு எஃகு (45 எஃகு போன்றவை) அல்லது அலாய் கட்டமைப்பு எஃகு (42CrMo போன்றவை) பயன்படுத்துகிறது. வேலை செய்யும் பாகங்கள் (சுயவிவரங்கள், வெட்டு விளிம்புகள்) உயர் கார்பன், உயர் குரோமியம் கருவி எஃகு (Cr12MoV, SKD11 போன்றவை) அல்லது தூள் உலோகம் எஃகு ஆகியவற்றை அதிக கடினத்தன்மை (48-52 HRC) மற்றும் அதிக உடைகள் எதிர்ப்பை உறுதி செய்ய பயன்படுத்துகின்றன. சில உயர்நிலை அச்சுகள் ஆயுட்காலத்தை மேம்படுத்த சிமென்ட் கார்பைடு அல்லது மேற்பரப்பு பூச்சு தொழில்நுட்பத்தைப் பயன்படுத்துகின்றன.

Q2: வாகன இடது பக்க பேனல் ஸ்டாம்பிங் மோல்டுக்கான உற்பத்தி சுழற்சி எவ்வளவு காலம் ஆகும்?

A2: ஒரு ஆட்டோமொபைலின் இடது பக்க பேனலுக்கு ஸ்டாம்பிங்கிற்கான உற்பத்தி சுழற்சி பொதுவாக 8 முதல் 15 மாதங்கள் வரை இருக்கும், இது பகுதியின் சிக்கலான தன்மை, துல்லியமான தேவைகள் மற்றும் உற்பத்தி திறன் போன்ற காரணிகளைப் பொறுத்து இருக்கும். சிக்கலான வளைந்த மேற்பரப்பு பக்க பேனல் டைஸின் வளர்ச்சி சுழற்சி 15 மாதங்களுக்கு மேல் இருக்கலாம், அதே சமயம் எளிய கட்டமைப்பு இறக்கங்கள் 8 முதல் 10 மாதங்களுக்குள் முடிக்கப்படும். வடிவமைப்பு மற்றும் செயலாக்கம் முதல் அசெம்பிளி மற்றும் பிழைத்திருத்தம் வரை முழு செயல்முறைக்கும் பல துறைகளின் ஒத்துழைப்பு தேவைப்படுகிறது.
