சீனாவில் உள்ள ஒரு தொழில்முறை உற்பத்தியாளரிடமிருந்து தனிப்பயனாக்கப்பட்ட நிலையான துல்லிய அச்சு அடிப்படைகள்

சிகைடாஸ்டாண்டர்ட் துல்லிய மோல்ட் பேஸ்கள் அச்சு உற்பத்தித் தொழிலில் பரவலாகப் பயன்படுத்தப்படும் அடிப்படை செயல்முறை உபகரணங்களாகும். அச்சின் "எலும்புக்கூடு" என, அவை மோல்டிங் கூறுகள், வழிகாட்டும் வழிமுறைகள் மற்றும் வெளியேற்ற அமைப்புகளை சரிசெய்யவும் ஆதரிக்கவும் பயன்படுத்தப்படுகின்றன. சீனாவில் அதன் சொந்த தொழிற்சாலையுடன் ஒரு தொழில்முறை உற்பத்தியாளர் என்ற முறையில், SIKAIDA ஆனது செலவு குறைந்த நிலையான துல்லியமான அச்சு அடிப்படைகளை வழங்குவதற்கும், நம்பகமான சப்ளையராக, உலகளாவிய வாடிக்கையாளர்களின் பல்வேறு தேவைகளைப் பூர்த்தி செய்வதற்கும் உறுதிபூண்டுள்ளது.

இவைநிலையான துல்லிய அச்சு அடிப்படைகள்வழக்கமான சகிப்புத்தன்மை தரநிலைகளை (பரிமாண சகிப்புத்தன்மை ±0.1~1 மிமீ, சமதளம் ≤0.02 மிமீ/மீ), பொருளாதார நன்மைகள், பல்துறை மற்றும் வேகமான விநியோகம் ஆகியவற்றை இணைக்கிறது. அவை நிலையான அச்சு அடிப்படை தட்டு மற்றும் நகரும் அச்சு தட்டு போன்ற தரப்படுத்தப்பட்ட கூறுகளைக் கொண்டிருக்கின்றன. பின்வருபவை ஒரு விரிவான வகைப்பாடு.

அச்சு வகை மூலம் வகைப்பாடு

1. ஊசி அச்சு அடிப்படைகள்

- இரண்டு-தட்டு அச்சு அடிப்படை (ஒற்றை பிரிப்பு மேற்பரப்பு): SIKAIDA இன் மிகவும் பரவலாகப் பயன்படுத்தப்படும் நிலையான துல்லிய ஊசி அச்சு அடிப்படை. இது ஒரு எளிய அமைப்பு, குறைந்த விலை மற்றும் விரைவான விநியோகம் ஆகியவற்றைக் கொண்டுள்ளது, அன்றாடத் தேவைகள் ஷெல்கள், வீட்டு உபயோகப் பாகங்கள் மற்றும் பிளாஸ்டிக் பொம்மைகள் போன்ற பெரும்பாலான ஊசி வடிவ தயாரிப்புகளுக்கு ஏற்றது. ஒற்றைப் பிரிப்பு மேற்பரப்பு வடிவமைப்பு செயலாக்கம் மற்றும் சட்டசபை செயல்முறையை எளிதாக்குகிறது, உற்பத்தி செயல்திறனை மேம்படுத்துகிறது.

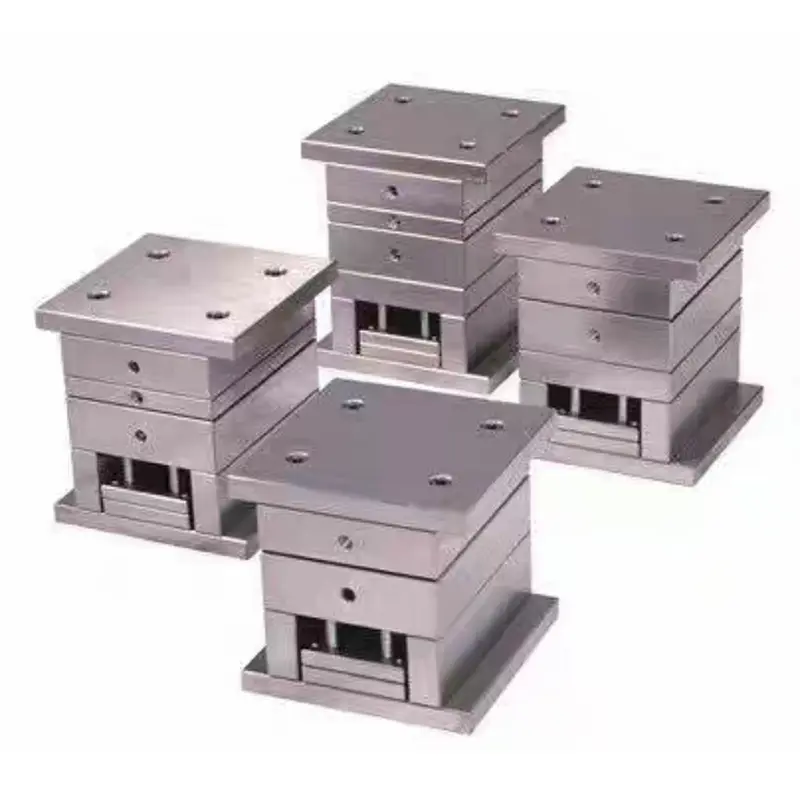

- த்ரீ-ப்ளேட் டை செட் (குறுகிய கேட்): இரண்டு-தட்டு டை செட் உடன் ஒப்பிடும்போது, ​​இது ஒரு புஷ் பிளேட்டைச் சேர்க்கிறது, இதன் விளைவாக சற்று சிக்கலான அமைப்பு ஆனால் அதிக பல்துறை திறன் உள்ளது. தானியங்கி கேட் அகற்றுதல் தேவைப்படும் சிறிய துல்லியமான பகுதிகளுக்கு (சிறிய பிளாஸ்டிக் பாகங்கள் மற்றும் துல்லியமான தினசரி தேவைகள் போன்றவை) ஏற்றது. இரட்டைப் பிரிப்பு மேற்பரப்பு கேட் மற்றும் தயாரிப்பை தானாகப் பிரிக்க அனுமதிக்கிறது, இது தயாரிப்பு மேற்பரப்பு தரத்தை உறுதி செய்கிறது.

2. ஸ்டாம்பிங் டை செட்

- ரியர் கைடு பில்லர் ஸ்டாம்பிங் டை செட்: எளிதில் உணவளிக்க, கைமுறையாகச் செயல்படுவதற்கு ஏற்ற பரந்த இயக்க மேற்பரப்பை வழங்குகிறது. ஃபாஸ்டென்சர்கள், சமையலறைப் பொருட்கள் மற்றும் வன்பொருள் கருவிகள் போன்ற சிறிய மற்றும் நடுத்தர அளவிலான முத்திரையிடப்பட்ட பாகங்களுக்கு முதன்மையாகப் பயன்படுத்தப்படுகிறது. இது SIKAIDA இன் நிலையான தயாரிப்பு வரிசையில் பொதுவாகப் பயன்படுத்தப்படும் ஸ்டாம்பிங் டை செட் வகைகளில் ஒன்றாகும்.

- மைய வழிகாட்டி பில்லர் ஸ்டாம்பிங் டை செட்: வழிகாட்டி பொறிமுறையானது மையத்தின் இருபுறமும் அமைந்துள்ளது, பின்புற வழிகாட்டி தூண் வகையுடன் ஒப்பிடும்போது சிறந்த வழிகாட்டுதல் துல்லியத்தை வழங்குகிறது. அதிக வழிகாட்டும் துல்லியம் தேவைப்படும் முத்திரையிடப்பட்ட பகுதிகளுக்கு ஏற்றது (துல்லியமான வன்பொருள் பாகங்கள் மற்றும் மிதமான பரிமாணங்களைக் கொண்ட சிறிய முத்திரையிடப்பட்ட பாகங்கள் போன்றவை).

கட்டமைப்பு கலவை மூலம் வகைப்படுத்தப்பட்டது

சிகைடாS ஸ்டாண்டர்ட் பிரசிஷன் மோல்ட் பேஸ்கள் ஒரு தரப்படுத்தப்பட்ட கட்டமைப்பு வடிவமைப்பைப் பயன்படுத்துகின்றன, அனைத்து கூறுகளும் பெருமளவில் உற்பத்தி செய்யப்படுகின்றன. இது உற்பத்திச் செலவைக் குறைக்கும் அதே வேளையில் நிலையான தயாரிப்பு தரத்தை உறுதி செய்கிறது. நிலையான கட்டமைப்பு தெளிவாக வரையறுக்கப்பட்ட செயல்பாடுகள் மற்றும் இறுக்கமான ஒருங்கிணைப்புடன் நான்கு முக்கிய அமைப்புகளைக் கொண்டுள்ளது.

1. டெம்ப்ளேட் தொடர்

பேனல், நிலையான வார்ப்புரு (A தகடு), நகரும் டெம்ப்ளேட் (B தகடு) மற்றும் சதுர இரும்பு (C தகடு) உள்ளிட்ட அச்சுத் தளத்தின் முக்கிய கூறுகள் அனைத்தும் 45# உயர்தர கார்பன் கட்டமைப்பு எஃகு அல்லது குறைந்த-அலாய் எஃகு மூலம் செய்யப்பட்டவை. வெப்ப சிகிச்சைக்குப் பிறகு, கடினத்தன்மை 240~270HB ஐ அடைகிறது, இது சிறந்த விரிவான இயந்திர பண்புகள் மற்றும் இயந்திரத்தன்மையை வழங்குகிறது. முக்கியமான வார்ப்புருக்கள் P20 முன் கடினப்படுத்தப்பட்ட எஃகு, சமநிலை செயல்திறன் மற்றும் பொருளாதாரம் ஆகியவற்றால் செய்யப்படலாம்.

2. வழிகாட்டுதல் அமைப்பு

முதன்மையாக வழிகாட்டி தூண்கள் மற்றும் வழிகாட்டி ஸ்லீவ்களை உள்ளடக்கியது, 0.02~0.04 மிமீ இடைவெளியுடன் நெகிழ் வழிகாட்டுதலைப் பயன்படுத்துகிறது. வழிகாட்டி தூண் மற்றும் வழிகாட்டி ஸ்லீவ் துளைகள் எச் 7 துல்லியமாக இயந்திரமயமாக்கப்பட்டு, நெகிழ்வான மற்றும் நெரிசல் இல்லாத இயக்கத்தை உறுதி செய்கிறது. இது அச்சு திறப்பதற்கும் மூடுவதற்கும் துல்லியமான வழிகாட்டுதலை வழங்குகிறது மற்றும் அச்சு தளத்தின் அடிப்படை துல்லியத்தை உறுதி செய்வதற்கு இது முக்கியமானது.

3. வெளியேற்ற அமைப்பு

ரீசெட் ராட் மற்றும் எஜெக்ஷன் வழிகாட்டி ஊசிகள்/ஸ்லீவ்களால் ஆனது, இந்த அமைப்பு அச்சு குழியிலிருந்து வார்க்கப்பட்ட தயாரிப்பை வெளியேற்றுகிறது. தரப்படுத்தப்பட்ட வடிவமைப்பு நிலையான மற்றும் நம்பகமான வெளியேற்றத்தை உறுதிசெய்கிறது, தயாரிப்பு சிதைவு மற்றும் சேதத்தைத் தடுக்கிறது, மேலும் பல்வேறு தயாரிப்பு வகைகளின் வெளியேற்றத் தேவைகளுக்கு ஏற்ப மாற்றுகிறது.

4. ஃபாஸ்டிங் மற்றும் பொசிஷனிங் சிஸ்டம்

அச்சு செயல்பாட்டின் போது ஒட்டுமொத்த கட்டமைப்பு நிலைத்தன்மையை உறுதி செய்யும், அச்சு அடிப்படை கூறுகளை பாதுகாக்க அதிக வலிமை கொண்ட போல்ட் மற்றும் லோகேட்டிங் பின்கள் ஆகியவை அடங்கும். ஃபாஸ்டென்சர்களின் தரப்படுத்தப்பட்ட தேர்வு மற்றும் பின்களை கண்டறிவது நல்ல பரிமாற்றத்தை உறுதிசெய்து எதிர்கால பராமரிப்பு மற்றும் மாற்றீட்டை எளிதாக்குகிறது.

சிகைடா இன் பல்வேறு நிலையான துல்லியமான மோல்ட் பேஸ்கள் பயன்பாட்டு எல்லைகளை தெளிவாக வரையறுத்துள்ளன, இது தயாரிப்பு வகை, துல்லியமான தேவைகள் மற்றும் சந்தைப் பகுதி ஆகியவற்றின் அடிப்படையில் பொருத்தமான மாதிரிகளைத் தேர்ந்தெடுக்க வாடிக்கையாளர்களை அனுமதிக்கிறது. அனைத்து SIKAIDA நிலையான துல்லியமான அச்சு தளங்களும் 100,000 முதல் 500,000 சுழற்சிகள் வரை அச்சு ஆயுளைக் கொண்டுள்ளன, பெரிய அளவிலான தொழில்துறை உற்பத்தியின் தேவைகளைப் பூர்த்தி செய்கின்றன மற்றும் வாடிக்கையாளர்களுக்கு திறமையான உற்பத்தியை ஆதரிக்கின்றன.

சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் என்ற வகையில், SIKAIDA நிலையான விவரக்குறிப்புகளை போதுமான அளவு வழங்குவது மட்டுமல்லாமல், தரமற்ற தனிப்பயனாக்குதல் சேவைகளையும் மேற்கொள்கிறது. வெவ்வேறு தொழில்களின் தனிப்பயனாக்கப்பட்ட தேவைகளைப் பூர்த்தி செய்ய வாடிக்கையாளர் வரைபடங்களின் அடிப்படையில் இரண்டாம் நிலை அச்சுத் தளங்களை நாங்கள் வடிவமைக்க முடியும்.
